Tester comprobador para sondas lambda

Tester comprobador para sondas lambda

- Comprobador especifico para sondas lambda de zirconio y titanio, para comprobar fácilmente el funcionamiento de sensores lambda de 1, 2, 3 o 4 cables (calentadas y no calentadas).

- El tester de sensores lambda permite la medición de la tensión y simulación de señales de mezcla de combustible rica o pobre para diagnosticar la procedencia de fallos de funcionamiento que pueden ser debidos a la sonda lambda, centralita de inyección o cableados de conexión en mal estado.

- Dispositivo de funcionamiento rápido para diagnóstico in situ. La pinza de perforación de cables permite una conexión rápida sin daños y sin requerir desmontajes de cableado, permitiendo ahorrar tiempo de trabajo y ofreciendo resistencia a la temperatura existente debido a la cercanía del colector de escape.

Características del Tester comprobador para sondas lambda:

• - Funcionamiento en sondas lambda de titanio y zirconio de 1, 2, 3 o 4 cables (calentadas y no calentadas).
• - Rango de medición de 0 a 5V.
• - Lectura mediante indicadores luminosos LEDs.

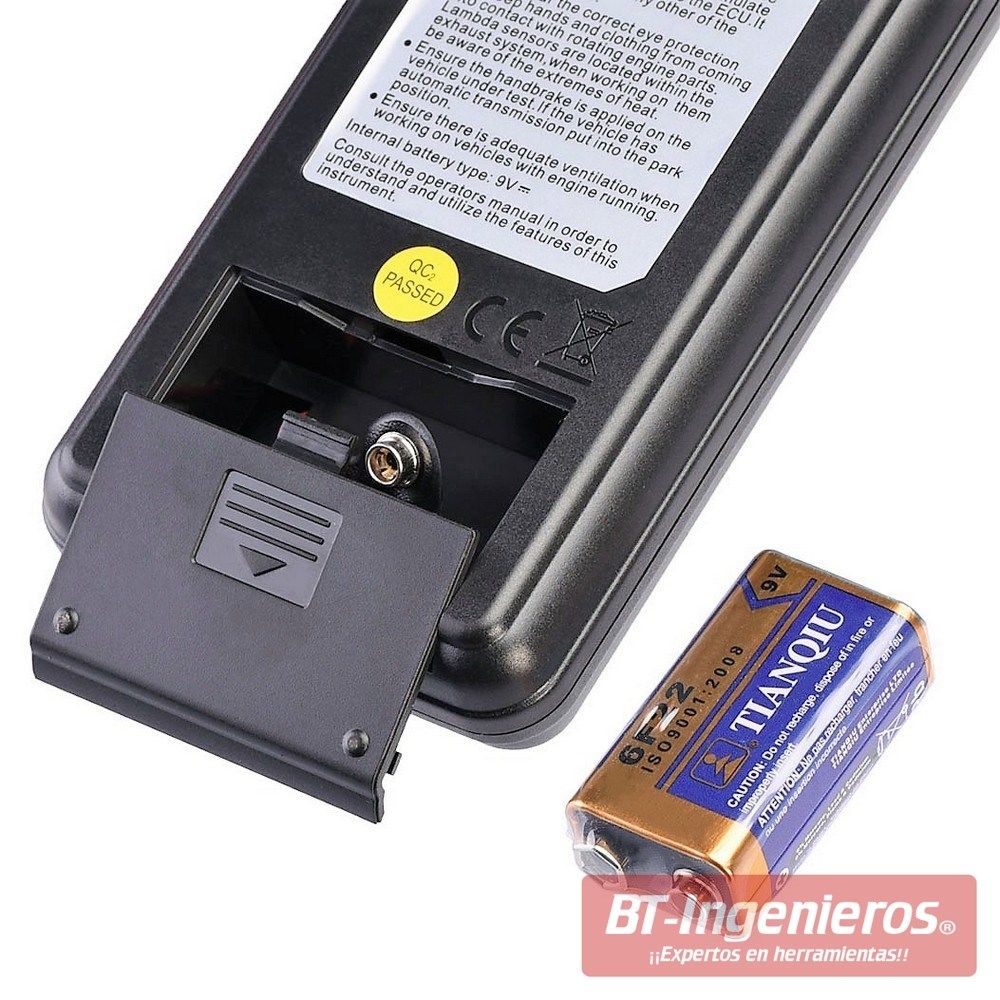

• - Alimentación mediante pila 9V. (Incluída).
• - Cables de comprobación de 180 cm de longitud.
• - Carcasa resistente de plástico ABS.
• - Temperatura de funcionamiento de -10 a 50ºC.

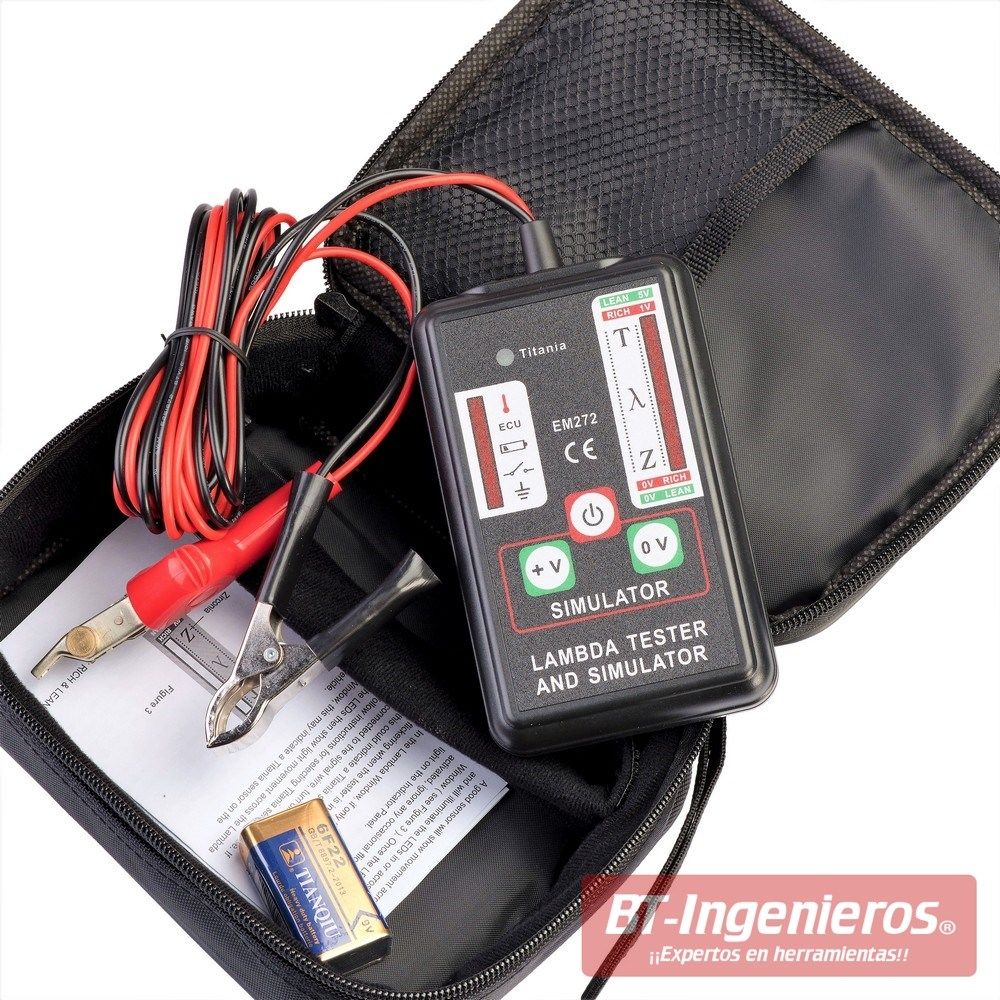

• - Incluído estuche de tela acolchado para almacenamiento.

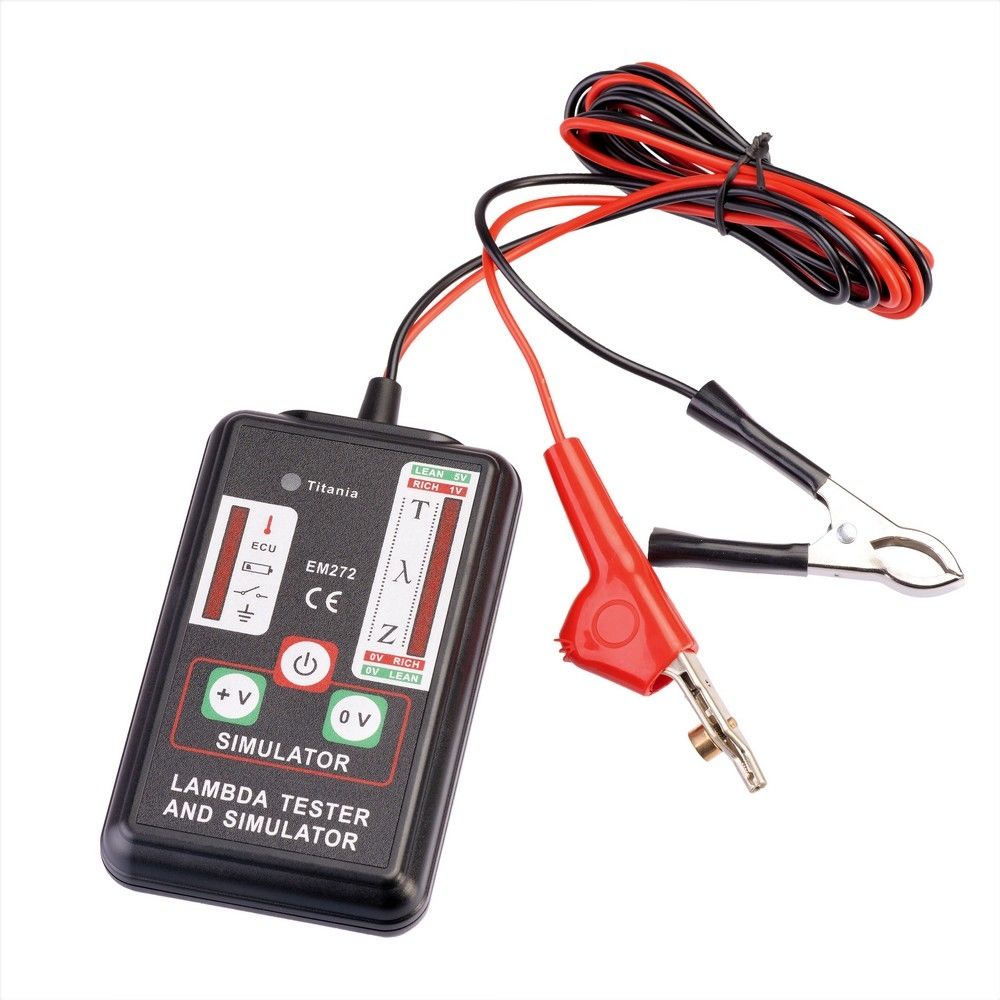

Constituído por:

• 1. Indicador LED de comprobación en sonda tipo titanio activa.
• 2. Indicador LED de pinza conectada a suministro de voltaje del calentador.
• 3. Indicador LED de pinza conectada a suministro de 5V de la centralita. (En sensores titanio)
• 4. Indicador LED batería baja.
• 5. Indicador LED circuito abierto. No conectado a ningún cable de sensor.
• 6. Indicador LED de pinza de conexión a tierra.
• 7. Botón de Encendido / Apagado.
• 8. Botón “+V”. Selección de comprobación en sondas de titanio / Simulación de mezcla rica en sondas de circonio.
• 9. Botón “0 V”. Simulación de mezcla ricas en sondas de titanio.
• 10. Pantalla con indicadores LEDs que permiten ver la señal de salida de la sonda.

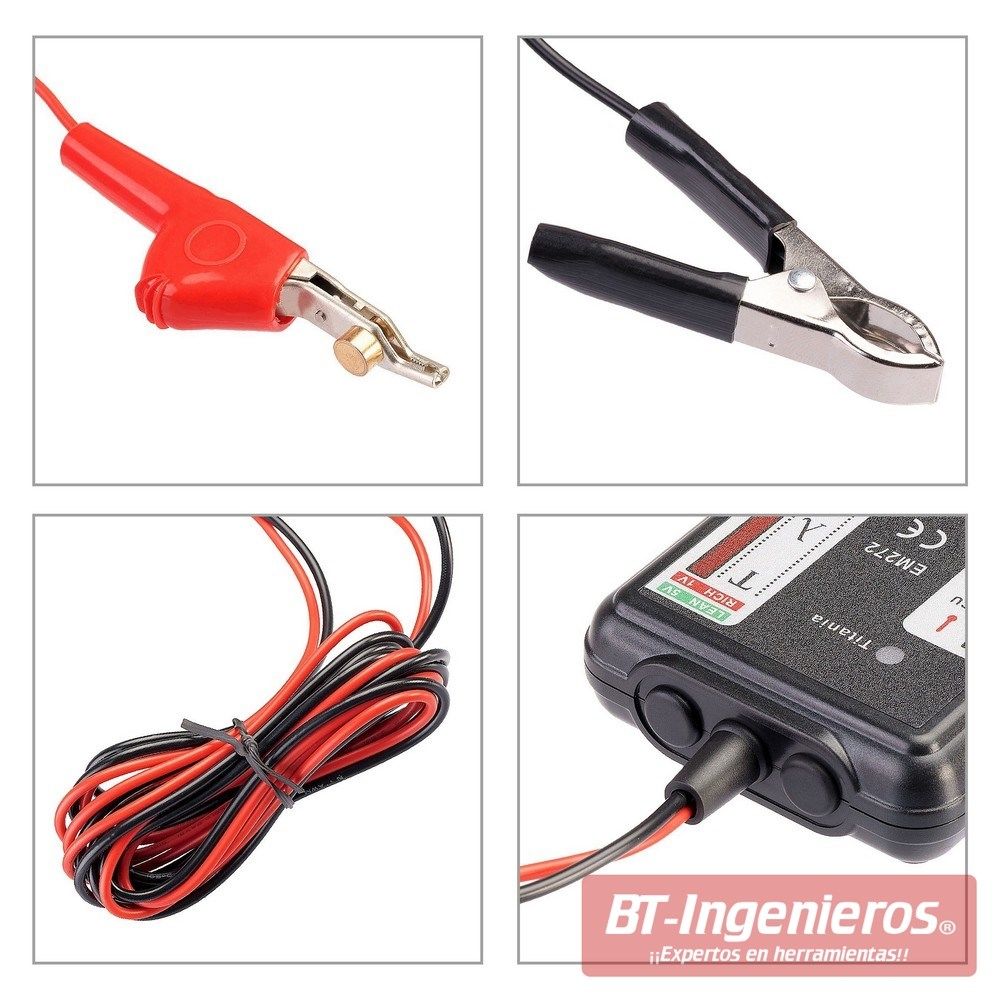

• 11. Pinza de perforación de cables. Permite perforar los cables del sensor sin daños.
• 12. Pinza de conexión a tierra.

Funcionamiento del tester comprobador para sondas de oxígeno:

El comprobador mide las señales de tensión variables de 0 a 5 V que las sondas lambda entregan a la centralita de inyección, y esta como respuesta modifica la riqueza de la mezcla de combustible según convenga. Si la tensión medida es constante, indica que no existe regulación de mezcla. En este caso debemos diagnosticar la procedencia del fallo, realizando una simulación de señal de la sonda lambda, que en función de la respuesta de la centralita podremos saber si el fallo procede de la sonda, cables de conexión o centralita.

• 1. Selección de tipo de sonda de lambda.
• El comprobador dispone de la función predeterminada en modo sonda circonio.
• Para selección modo sonda titanio con el comprobador apagado presione el botón “+V”, al encender el aparato el indicador LED “Titania” se iluminará.

Para comprobaciones de sensores de oxígeno el motor debe estar a temperatura de funcionamiento normal y funcionando a 1500 - 2000 RPM.

2. Encienda el comprobador, conecte la pinza negra de conexión a tierra y pinza roja de perforación a uno de los cables del sensor, la pantalla izquierda LED indicará el tipo de señal de conexión.

3. La pantalla de LEDs derecha indicará tensión variable mediante LED iluminado continuamente de pobre a rico o tensión constante mediante LED que permanece en el sector rico o pobre indicando que existe un fallo.

• 4. Identificación de fallo mediante la función de simulación del comprobador, para simular señal de mezcla rica a la centralita.
• - Presione el botón “+V” para simulación de mezcla rica en sondas de circonio.
• - Presiones el botón “0 V” para simulación de mezcla rica en sondas de titanio.
• Respuesta de la centralita. La mezcla es más débil y se produce una disminución en la velocidad del motor -> Circuito funciona correctamente -> Limpie y pruebe el sensor lambda, si es necesario reemplacelo.
• No hay respuesta de la centralita. Cableado de conexión o centralita defectuosa.

Comprobador de sondas lambda y simulador de mezcla de carácter profesional y fácil manejo.

* También disponible en BT-Ingenieros los analizadores de gases de escape que le permitirán comprobar la concentración exacta de gases emitidos durante la simulación de mezcla realizada durante comprobaciones de sondas lambda.
